Wärmetauscher

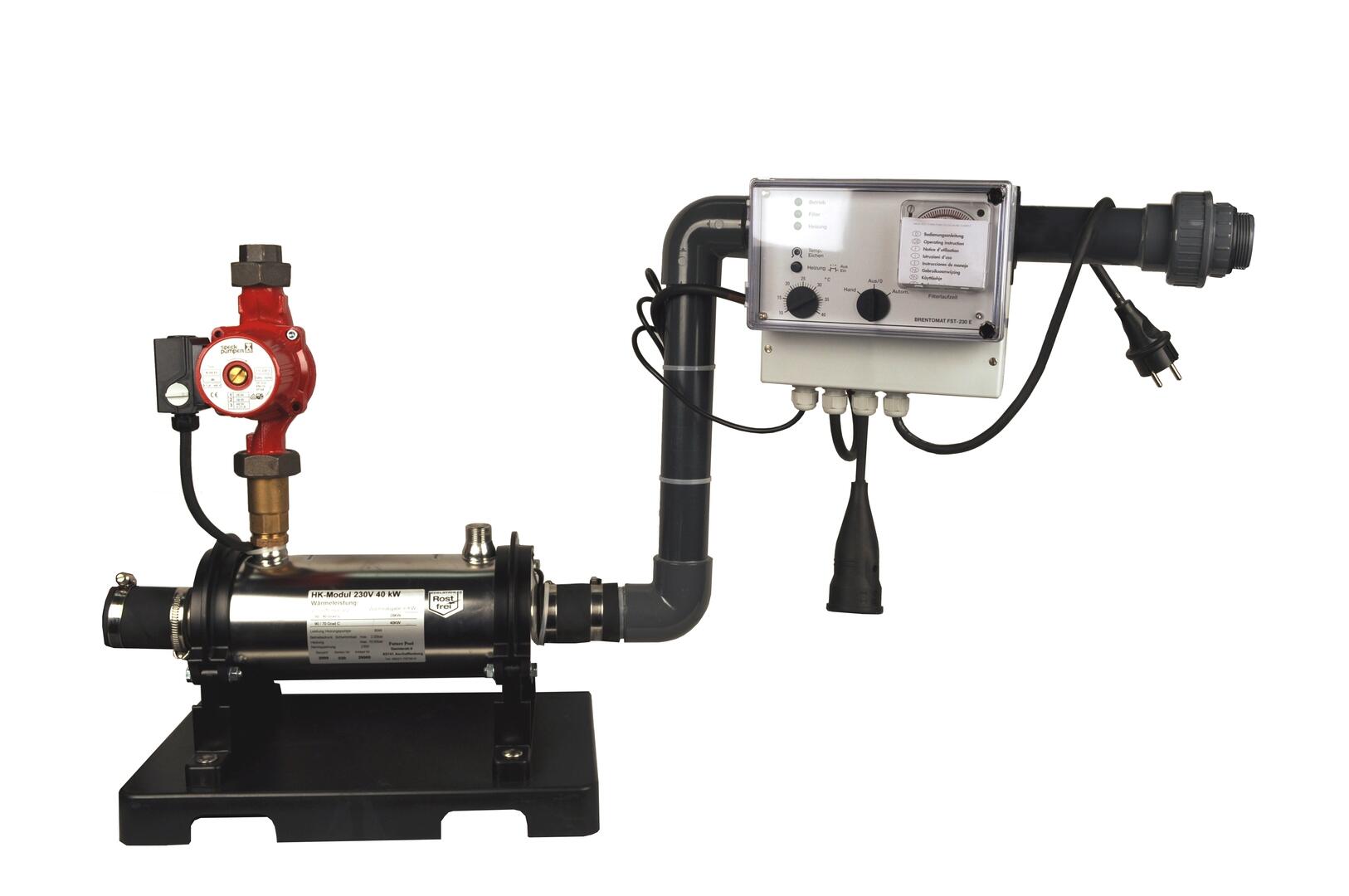

Heizungsmodul HK

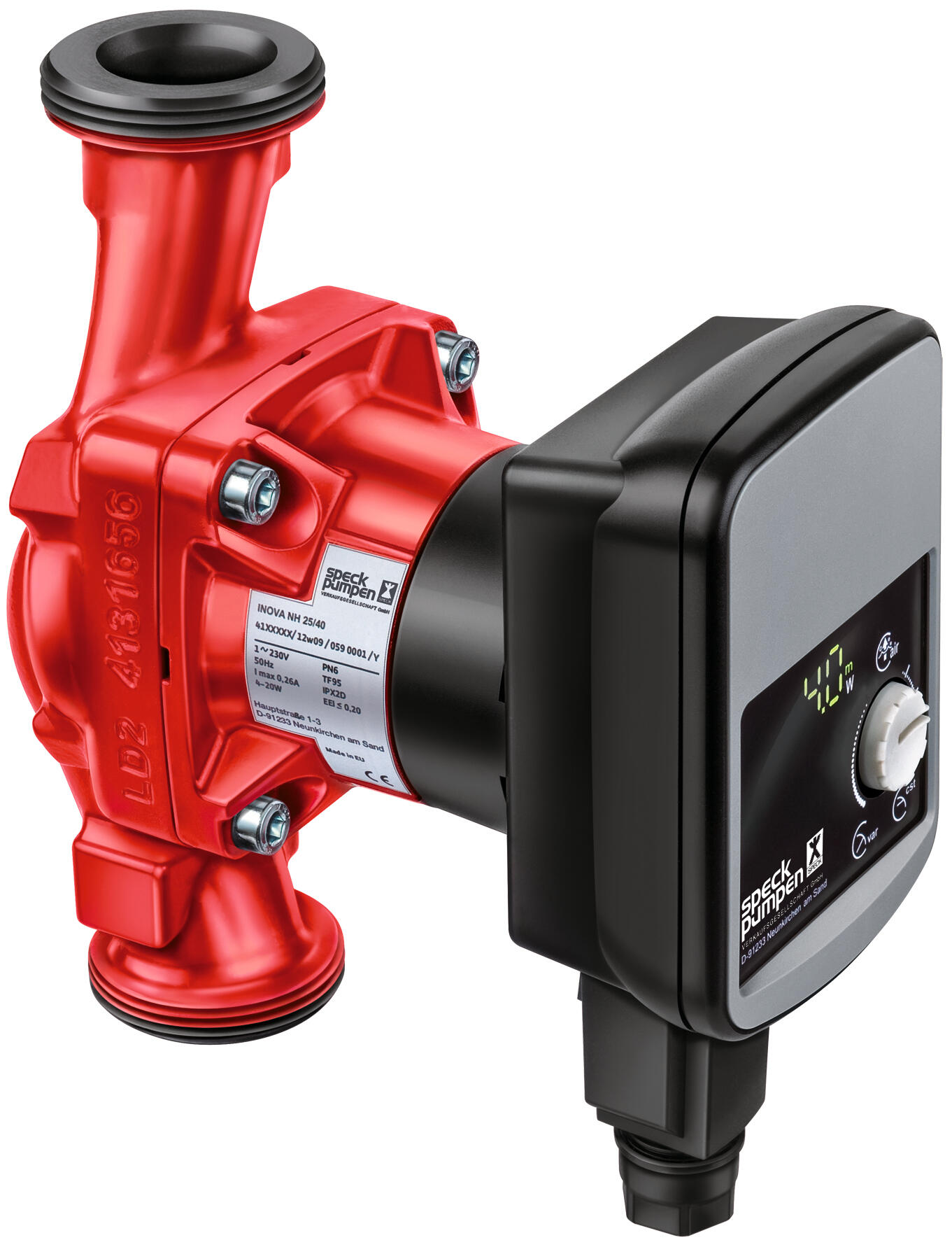

Zum Erwärmen des Schwimmbadwassers über die Hausheizung. Das HK-Modul wird von der Hausheizung mit Wärmeenergie versorgt und gibt diese Energie bei Bedarf an das Schwimmbecken weiter. Das HK-Modul besteht aus einem Wärmetauscher, Schwerkraftumlaufsperre, einer neuen hocheffizienten Heizungsumwälzpumpe nach EU-Norm und der Zeitschaltkombination mit Temperaturregelung und kann mit allen Filteranlagen aus unserem Programm kombiniert werden.

Details

Art.-No.

Bezeichnung Wärmeabgabe in kW bei Heizkreistemperatur
90° C 60° C
C 29000HK-Modul 230V mit HWT 354224
C 29001HK-Modul 230V mit TWT 35 Titan4224
C 29010HK-Modul 230V mit HWT 657643
C 29002HK-Modul 230V mit TWT 65 Titan7643

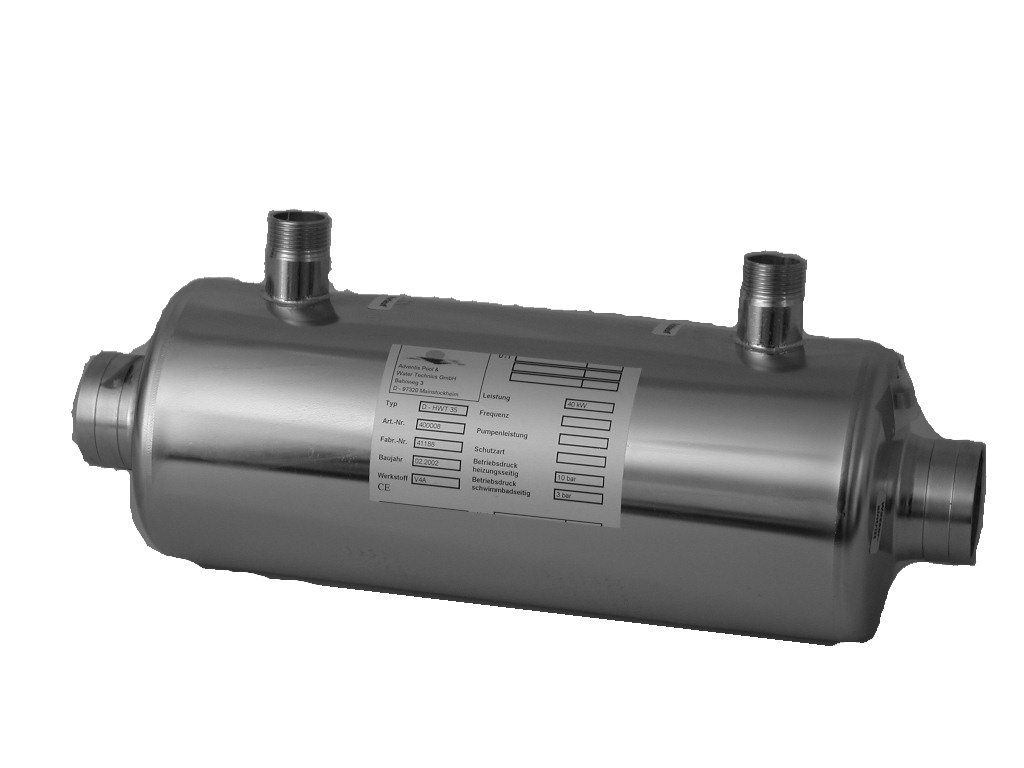

PWW-Wärmetauscher Typ HWT

Erwärmt das Schwimmbadwasser durch Anschluss an ein zentrales Heizsystem. Bestehend aus Edelstahlaußenmantel (V4A 1.4571) mit eingeschweißter Edelstahlrohrschlange, komplett mit Tauchhülse (Ø15 mm x 50 mm). Freise Chlor bis max. 1,3 mg/L. Chloridgehalt max. 500 mg/L. Anschluß schwimmbadseitig bis HWT 65 1 1/2" IG, ab HWT 93 2" IG. Heizungsseitig bei HWT 35 3/4" AG ab HWT 65 1" AG.

Art.-No.

Bezeichnung Wärmeabgabe in kW bei Heizkreistemperatur
HWT ohne Wandhalter90° C 60° C
C 29031HWT 35 = 40 KW 4224
C 29035HWT 65 = 75 KW7643
C 29040HWT 93 = 105 KW 10560
C 29045 HWT 122 = 140 KW 14080
C 29050 HWT 182 = 209 KW 209119

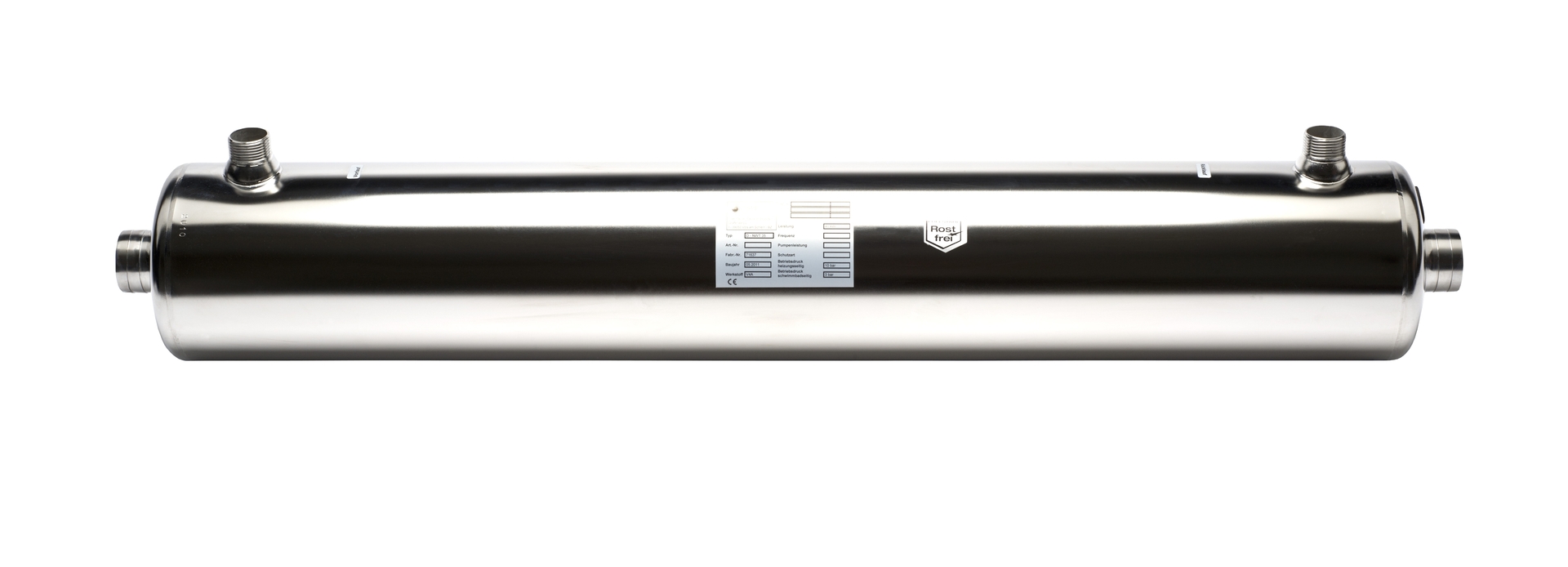

Niedertemperaturwärmetauscher TYP NWT

Speziell für die Erwärmung Ihres Schwimmbeckens entwickelte Wärmetauscher für die Verwendung bei Niedertemperaturkesseln. Hergestellt aus V4A. Anschluß schwimmbadseitig 1 1/2" IG.

Art.-No.

Bezeichnung Wärmeabgabe in kW bei Heizkreistemperatur
90° C 60° C
D 54814NWT 18 - 23 kW1823
D 54815NWT 35 - 42 kW3342

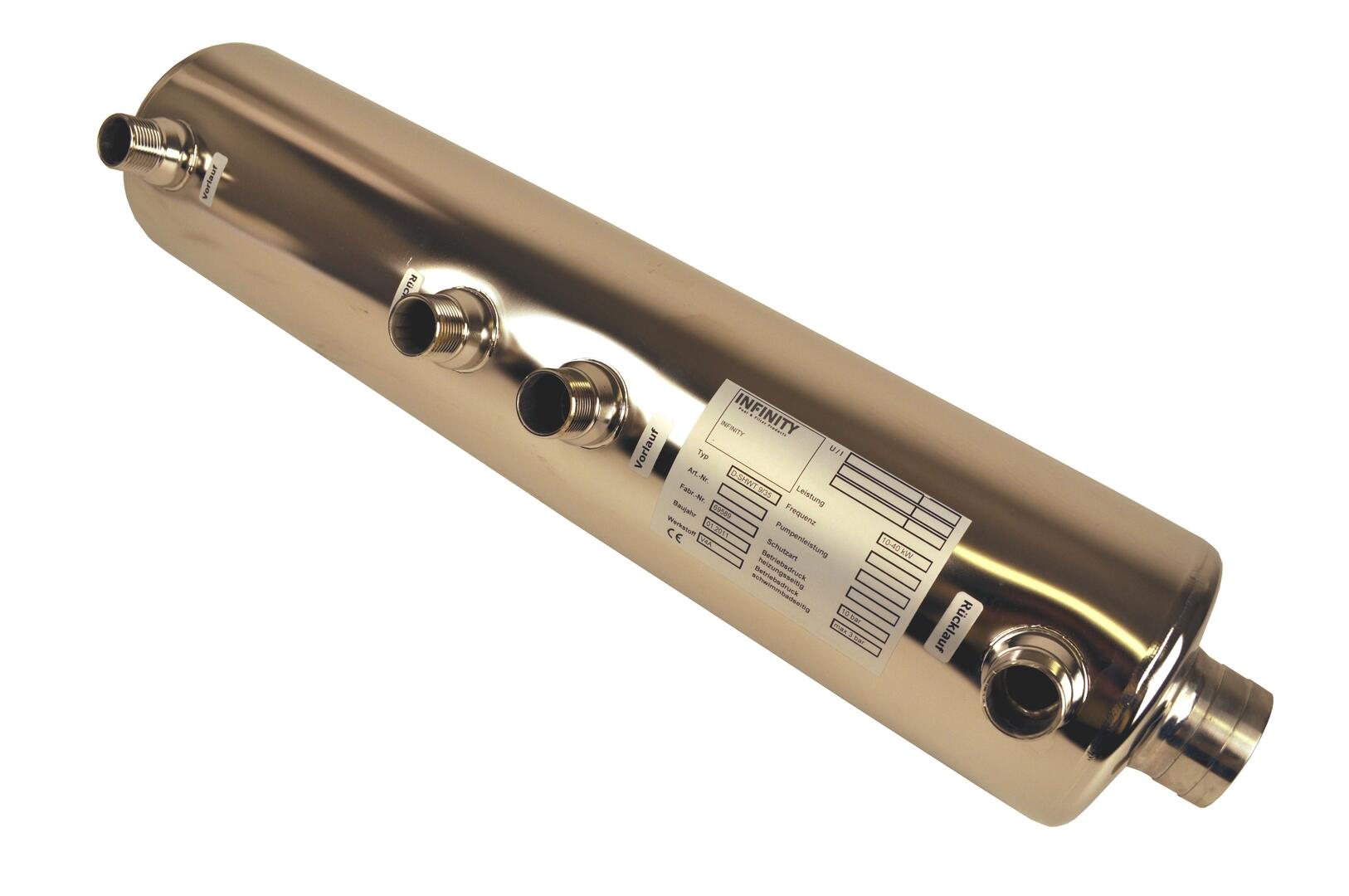

Solarheizungswärmetauscher

Speziell gefertigter Wärmetauscher mit 2 getrennten Beheizungskreisläufen. Zum Anschluß an eine Kollektoranlage als auch an die Heizungsanlage. Hergestellt aus V4A. Bei Verwendung von Salzelektrolyseanlagen nicht empfohlen!

Art.-No.

Bezeichnung Wärmeabgabe in kW bei Heizkreistemperatur
90° C Solar 50° C
D 29052Solarheizungswärmetauscher SWT 9/354218
D 29057Solarheizungswärmetauscher SWT 18/354229

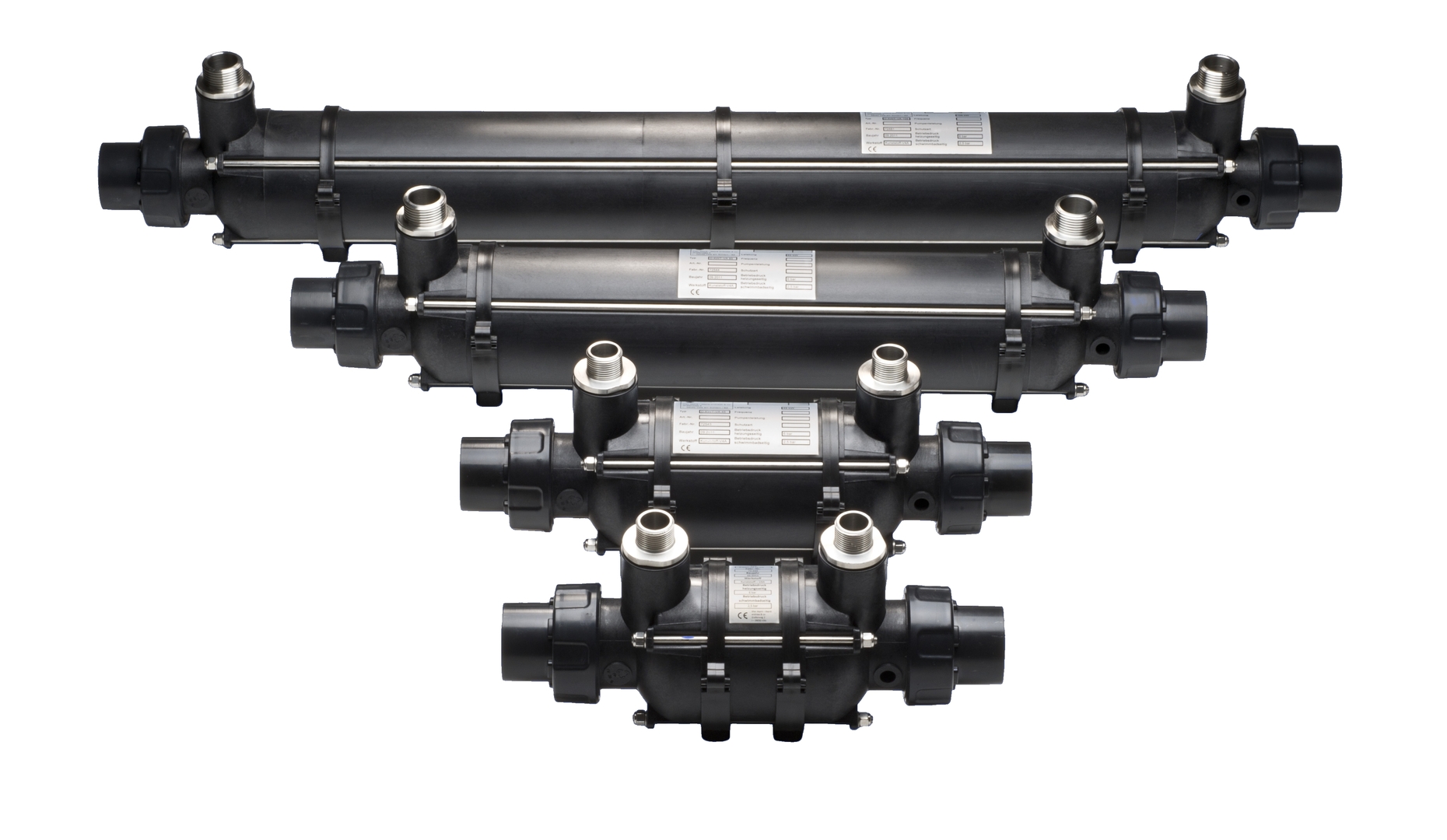

Wärmetauscher KWT-TI

Neu entwickelter Wärmetauscher für den Einsatz bei kritischem Badewasser, also Becken mit höherem Chloridgehalt zum Beispiel bei Verwendung von Salzelektrolyseanlagen oder seltenem Wasserwechsel! Gehäuse aus Kunststoff, Heizwendel aus Titan hergestellt! Lieferung erfolgt kpl. mit Wandhalter.

Art.-No.

Bezeichnung Wärmeabgabe in kW bei Heizkreistemperatur
90° C 60° C
C 29080KWT-TI 25 kW2817,5
C 29081KWT-TI 45 kW4625
C 29082KWT-TI 85 kW8549
C 29083KWT-TI 105 kW10860

Wärmetauscher TITAN

Wärmetauscher aus Titan, zur Erwärmung des Schwimmbadwassers durch Anschluß an ein zentrales Heizsystem. Bestehend aus Titanaußenmantel mit eingeschweißter Titanrohrschlange, komplett mit Tauchhülse (Ø15 mm x 50 mm). Bei Schwimmbecken mit Salzelektrolyseanlagen oder Becken mit wenig Frischwasserzusatz sollten nur Wärmetauscher aus Titan eingesetzt werden. Freies Chlor unbegrenzt. Chloridgehalt max. 3000 mg/L. Anschluß schwimmbadseitig 1 1/2" AG, heizungsseitig 3/4" AG ab Titan 70 KW 1" AG.

Art.-No.

Bezeichnung Wärmeabgabe in kW bei Heizkreistemperatur
90° C 60° C
C 29020Wärmetauscher Titan 40 KW4224
C 29021Wärmetauscher Titan 70 KW7643
C 29022Wärmetauscher Titan 93-105 KW10560

Bei Salzelektrolyseanlagen nur Titan Wärmetauscher verwenden!

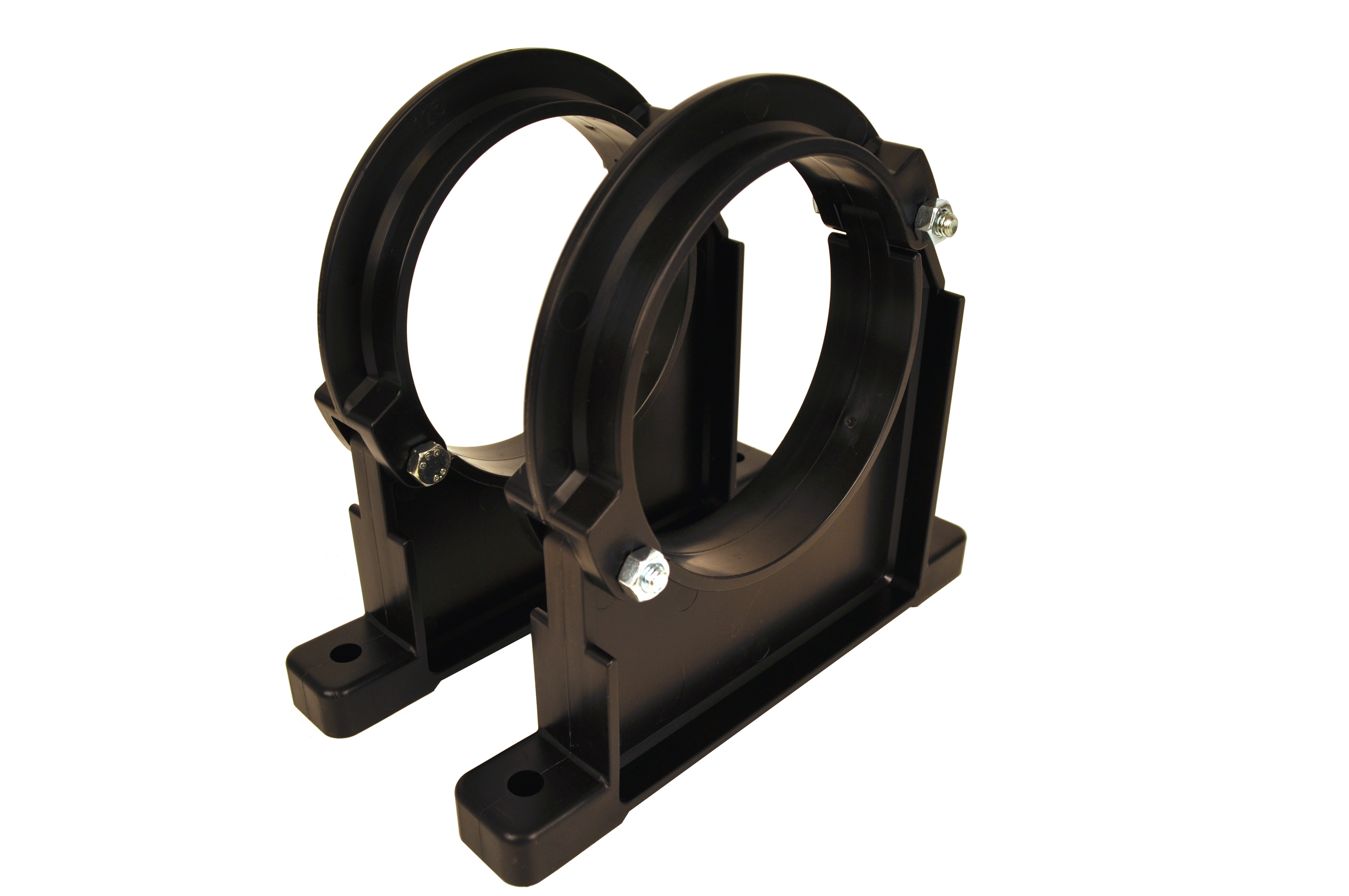

Wandhalter

Wandhalter aus Kunststoff (immer ein Paar) für Wärmetauscher HWT, SWT, TWT und NWT.

Art.-No.

Bezeichnung
D 29053für HWT 35-65 + SWT 9/35 + TWT 40/70 + NWT 18
D 29054für HWT 93-122-182 + NWT 35 + TWT 93

Wärmetauscher von Behncke

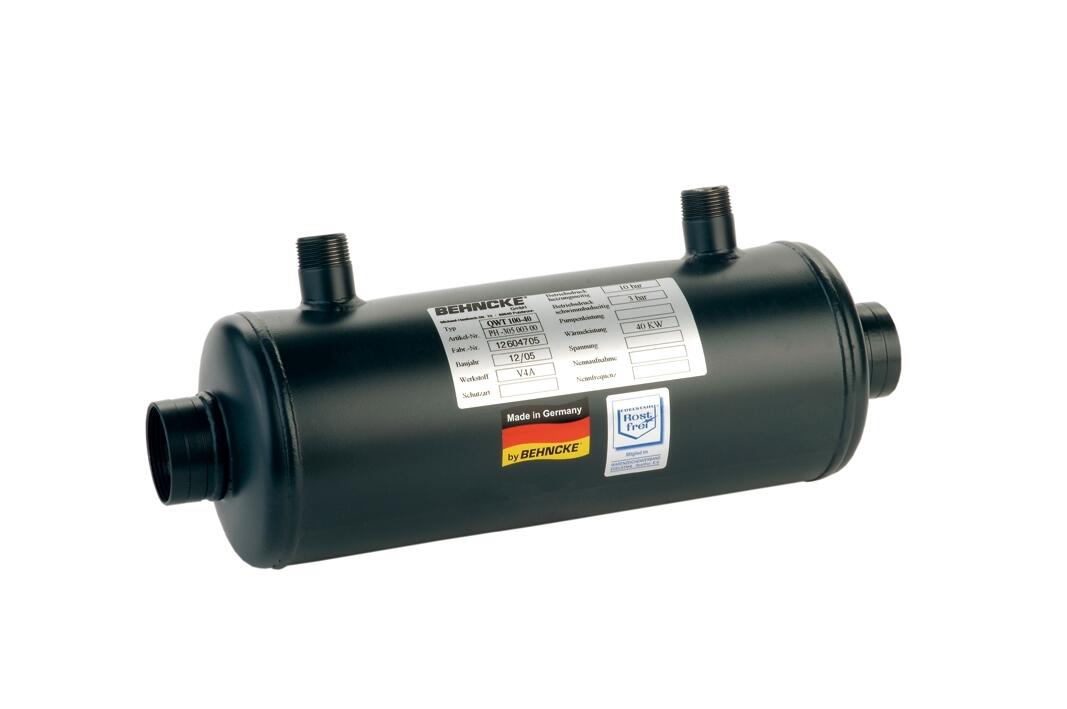

Wärmetauscher QWT 100

Zur Erwärmung des Schwimmbadwassers durch Anschluß an ein zentrales Heizsystem. Bestehend aus Edelstahlaußenmantel mit eingeschweißter Edelstahlrohrschlange, komplett mit Tauchhülse zur Aufnahme eines elektronischen Temperaturfühlers, Halterung und Gummischlauchmontagesatz. Gebeizt und lackiert mit 2 Kombimuffen R 1 1/2" x NW 50 oder 2" x NW 60.

Art.-No.

BezeichnungLeistung in KW Heizung-Vorlauf 70°Cmin. Pumpenleistung Heizungmin. Pumpenleistung Badewasser
m³/hmWsm³/hmWs
D 29400QWT 100-201620,8100,08
D 29402QWT 100-302421,1100,1
D 29030QWT 100-403021,1100,11
D 29406QWT 100-704531,5120,15
D 29408QWT 100-1047052150,2
D 29410QWT 100-140902 x 31,5200,5
D 29412QWT 100-2091402 x 52251

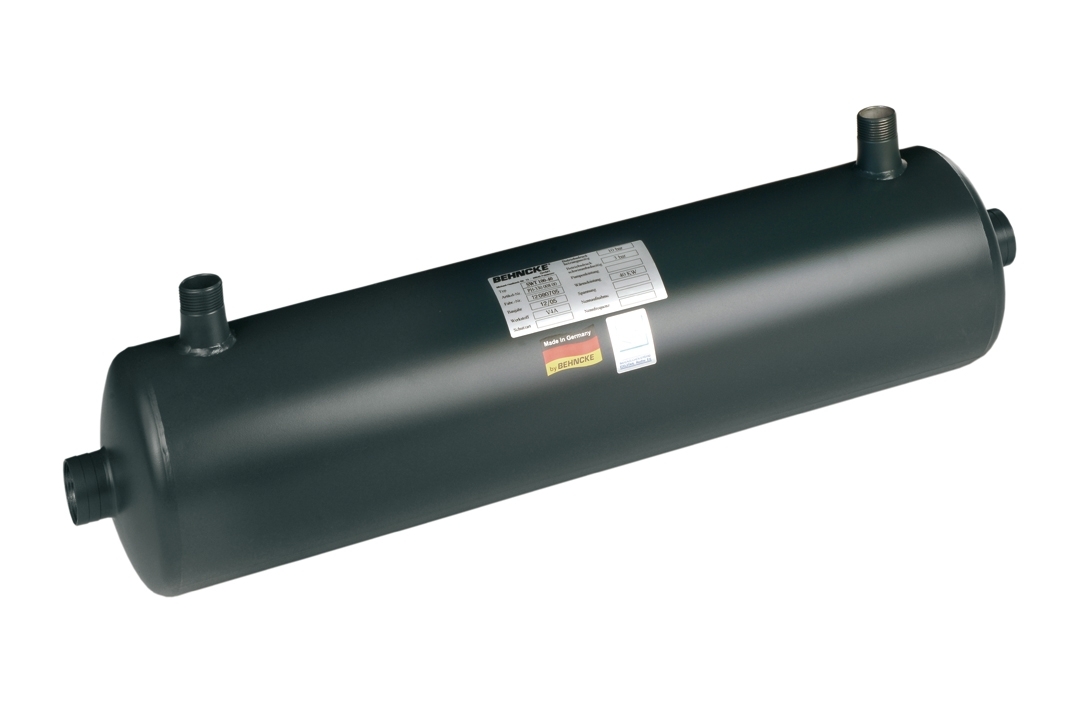

Wärmetauscher SWT 100

Zur Erwärmung des Schwimmbadwassers durch Anschluß an eine Solaranlage, Wärmepumpe oder ein Niedertemperaturheizsystem 50° C (Vorlauftemperatur). Bestehend aus Edelstahlaußenmantel mit eingeschweißter Edelstahlrohrschlange, komplett mit Tauchhülse zur Aufnahme eines elektronischen Temperaturfühlers, Halterung und Gummischlauchmontagesatz. Gebeizt und lackiert mit 2 Kombimuffen R 1 1/2" x NW 50.

Art.-No.

BezeichnungLeistung in KW Heizung-Vorlauf 50°Cmin. Pumpenleistung Heizungmin. Pumpenleistung Badewasser
m³/hmWsm³/hmWs
D 29450SWT 100-20201,21,0101,0
D 29452SWT 100-25251,82,8101,0
D 29454SWT 100-40402,21,0101,0
D 29456SWT 100-52523,61,5121,2

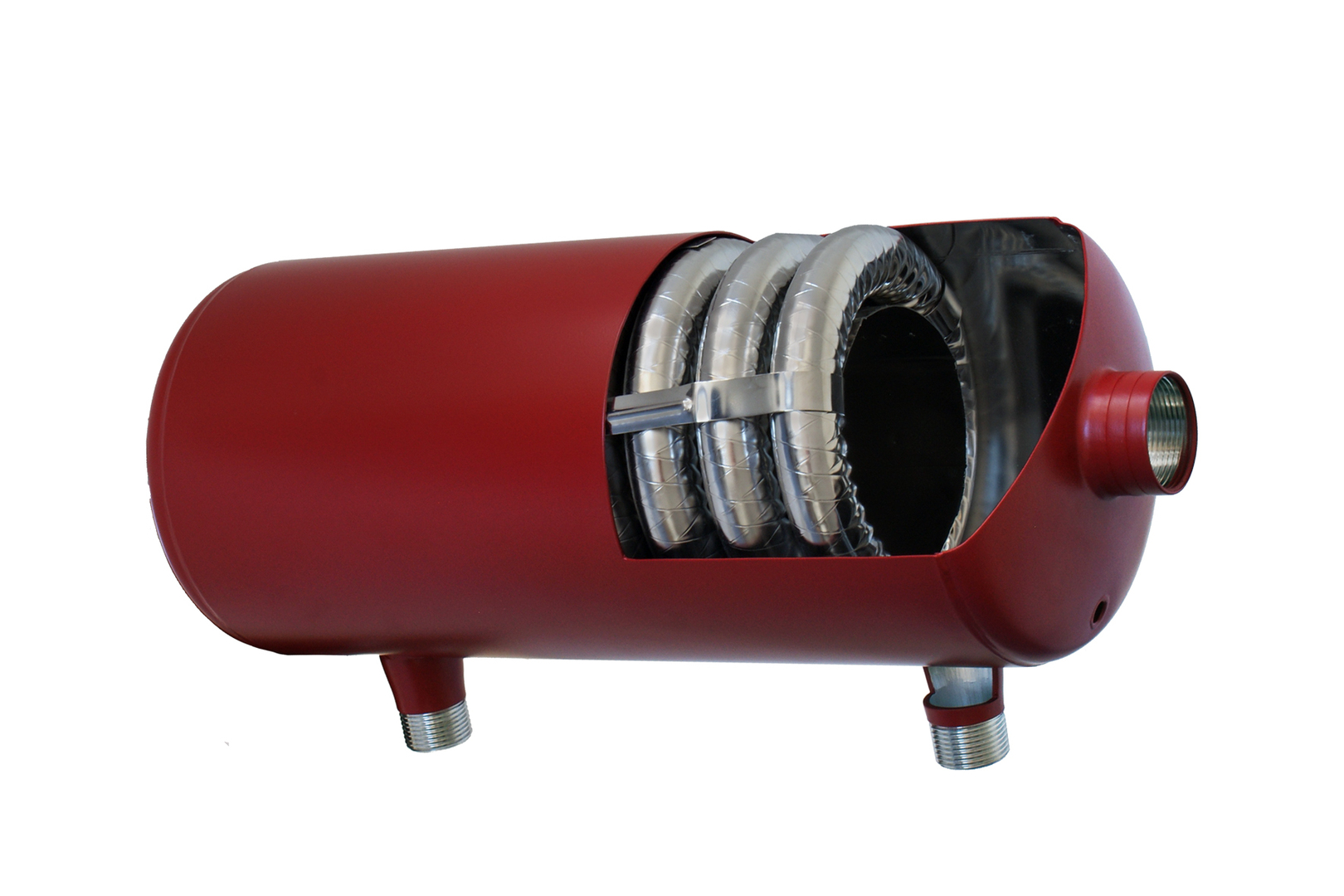

Supercharged

Gebeizt und lackiert mit 2 Kombimuffen R 1 1/2" x NW 50 oder2" x NW 60 zur Erwärmung des Schwimmbadwassers durch Anschluß an ein zentrales Heizsystem. Bestehend aus Edelstahlaußenmantel mit Kreuzdrall Rohrschlange, komplett mit Tauchhülse zur Aufnahme eines elektronischen Temperaturfühlers, Halterung und Gummischlauchmontagesatz. Wirkungsgrad um 20% gesteigert! Sicher vor Verkalkung!

Betriebsdruck: heizungsseitig 10 bar

Art.-No.

BezeichnungLeistung in KW Heizung-Vorlauf 70°Cmin. Pumpenleistung Heizungmin. Pumpenleistung Badewasser
m³/hmWsm³/hmWs
D 29482SC 50352,01,5101,0
D 29484SC 100543,01,5121,0

Wärmetauscher QWT und SWT sind aus hochwertigem Edelstahl AISI 316 hergestellt!

Betriebsdruck:

  • heizungsseitig 10 bar
  • badewasserseitig 3 bar
